一、屏蔽線纜介紹

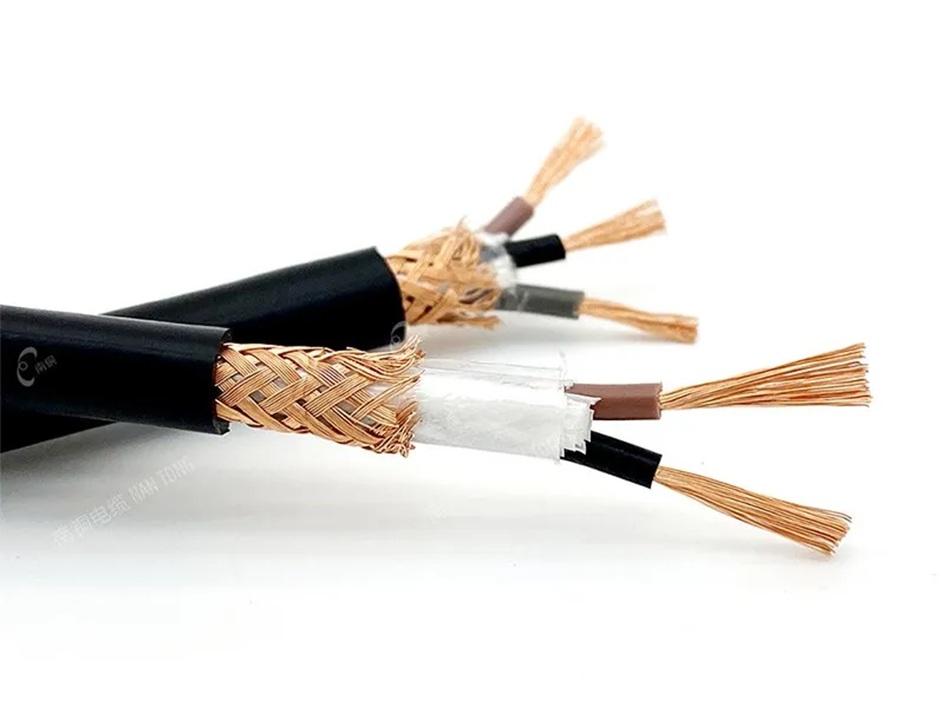

屏蔽線纜是使用金屬網狀編織或繞包層把信號線包裹起來的傳輸線。電線電纜主要由導電線芯、絕緣層、護套層三個基本的結構元件組成，屏蔽線纜則主要是在普通電纜的基礎上增加一層屏蔽層。

其主要的目的是為了防止電磁干擾（EMI）或射頻干擾（RFI），從而確保信號的穩定傳輸。

01屏蔽層作用

屏蔽線纜的屏蔽層在信號傳輸和電力傳輸過程中起到了重要的抗電磁干擾作用。屏蔽層的設計和材料選擇能夠有效防止外部電磁場對信號傳輸?shù)母蓴_，并抑制電纜本身的輻射。具體作用如下：

防止外部電磁干擾（EMI）：在工業、通信和電力系統中，設備運行時會產生大量電磁波，這些電磁干擾（EMI）會對信號線中的數據傳輸產生影響。屏蔽層能夠阻擋外部電磁波的干擾，保持信號的穩定性和完整性。

抑制內部信號的輻射：屏蔽層不僅能夠防止外部干擾進入電纜內部，還能抑制電纜內部信號的輻射，避免內部信號干擾到周圍的設備或其他電纜，特別是在復雜的電纜敷設環境中，屏蔽層有效減少交叉干擾。

改善信號質量：對于傳輸高頻信號的電纜，屏蔽層能有效減少因外部噪聲干擾造成的信號失真和衰減，從而提高信號的質量和傳輸效率。

抗靜電保護：屏蔽層也能起到靜電屏蔽的作用，避免電纜在敷設和使用過程中因靜電積聚而造成電擊或火花，提升了電纜的安全性。

02屏蔽層材料

屏蔽線纜的屏蔽層由銅、鋁等非磁性材料制成，厚度薄，遠小于金屬材料集膚深度。不同場合要求不同屏蔽性能，選用的材料也各異，如銅絲編織屏蔽、銅帶繞包屏蔽、銅絲纏繞屏蔽、鋁合金絲編織屏蔽、銅包鋁絲編織屏蔽及鋁塑復合帶繞包屏蔽等。

金屬編織網屏蔽：這種編織網提供了良好的機械柔韌性和電磁屏蔽效果，適合用于需要頻繁移動的場合，廣泛應用于柔性電纜和工業控制電纜中。

鋁箔/聚酯薄膜屏蔽：鋁箔屏蔽層對高頻信號的電磁干擾具有很強的屏蔽效果。由于其結構緊密，能形成******的屏蔽，通常用于對信號完整性要求高的通信電纜或數據電纜中。

鋁箔屏蔽的覆蓋率接近100%，能******封閉信號線，有效阻止外部高頻干擾進入。

鍍錫銅絲編織屏蔽：鍍錫銅絲屏蔽具有較高的耐腐蝕性和耐用性，適合在潮濕或腐蝕性環境中使用。此外，它具備良好的導電性，常用于要求高抗干擾性能的工業和電力系統。

鋁箔+編織網復合屏蔽：這種復合屏蔽結構能夠同時防護低頻和高頻干擾，結合了鋁箔和編織網的優勢，常用于電磁干擾特別嚴重的環境中，如廣播電視傳輸、工業自動化和精密儀器系統。

導電屏蔽層：這些材料具有一定的柔韌性和導電性，主要用于對機械性能要求較高的特殊電纜中，如航天、軍工領域的高精度電纜。

二、屏蔽線的接地方式

屏蔽層的主要效果不是由于金屬體本身對電場、磁場的反射、吸收而產生的，而是由于屏蔽層的接地產生的，接地的形式不同將直接影響屏蔽效果。屏蔽層接地通常采用兩種方式來處理：屏蔽層單端接地和屏蔽層雙端接地。

01屏蔽層單端接地

屏蔽層需要連接到接地點，以便有效排出干擾信號。通常屏蔽層只在一端接地，這種接法稱為“單端接地”，可以有效避免地環路的產生，減少干擾。

即屏蔽層在信號源的一端接地，而信號接收端不接地。通常用于弱信號傳輸系統，避免形成環路電流。這種接地方式適合長度較短的線路，電纜長度所對應的感應電壓不能超過安全電壓。靜電感應電壓的存在將影響電路信號的穩定，有時可能會形成天線效應。

02屏蔽層雙端接地

在高頻信號或高噪聲環境下，也有屏蔽層兩端都接地的做法，這有助于增強抗干擾效果，但有時會引發地環路問題，需要根據具體應用場景選擇。

在屏蔽層雙端接地時，金屬屏蔽層無感應電壓，但受干擾磁通影響產生屏蔽環流。若地點A與地點B電勢不等，將形成大電勢環流，抵消衰減信號。

屏蔽線屏蔽層禁止出現多點接地的情況，因不同接地點電位差導致干擾。如多點接地，屏蔽層電流感應至導線，干擾信號線，尤其在變頻器多場合，高次諧波干擾更大，需特別注意。

三、屏蔽線纜的應用

目前屏蔽電線電纜在各行各業的應用也是非常常見的。有的應用于室內、商場等電線干擾強的固定場所；有的應用于礦山、煤氣、石化等工程含有易爆危險的場所。

屏蔽線纜的常見應用場景：

工業自動化和控制系統：在工廠或自動化生產線中，很多設備同時運行，產生較強的電磁干擾。屏蔽線纜可以確保控制信號的準確傳輸，避免干擾。

數據傳輸：如網絡線纜、USB線纜、音視頻線纜等，屏蔽層可防止數據在傳輸過程中受到外界干擾，確保高質量信號的傳輸。

電力行業：屏蔽電纜在高壓電力設備中使用，減少電磁干擾，確保電力設備的正常運行。

通信系統：例如在廣播、衛星通信等場合，屏蔽線纜能減少干擾和信號損失。

醫療設備：一些高精度的醫療設備對電磁干擾非常敏感，屏蔽線纜可確保設備正常運行。

江蘇捷科電纜專業生產各類屏蔽線，總的來說，屏蔽線纜的主要作用就是保證電纜傳輸過程中信號的完整性和安全性，適用于需要高信號穩定性的應用場景。
